Das weltweit kompatible Kupplungssystem von IBEDA®
Bei der IBEDA® Schnellkupplung DKD handelt es sich um eine Gas-Schlauchkupplung zum Absichern von Entnahmestellen und Druckminderer mit automatischer Gassperre und Hutmanschettenabdichtung nach EN 561 / ISO 7289. Das Push-Kupplungssystem sorgt für das einfache Einkuppeln des Kupplungsstifts, indem die geriffelte Schiebehülse festgehalten und der Kupplungsstift unter Druck hineingesteckt wird bis dieser in der Schnellkupplung einrastet. Zum Auskuppeln muss die Schiebehülse erst nach vorne geschoben und der Kupplungsstift aus dem Kupplungskörper herausgezogen werden – Ein ungewolltes Entkuppeln ist nahezu ausgeschlossen.
Die Gassperre der DKD Schnellkupplung unterbricht beim Auskuppeln automatisch den Gasfluss, sodass kein Gas unkontrolliert austreten kann. Darüber hinaus ist die Schlauchkupplung nach DIN EN ISO 7289 / EN 561 für drei verschiedene Gasarten unverwechselbar codiert. Ein versehentliches Verwechseln der Anschlüsse/Gase ist somit ausgeschlossen.
IBEDA® hat freiwillig die Bundesanstalt für Materialforschung und -prüfung (BAM) beauftragt, eine Soderprüfung der Einhand-Schnellkupplungen durchzuführen. Diese sah eine Dauerbeanspruchung mit 6000 Kupplungsprüfzyklen für die Brenngas- und Sauerstoff-Schnellkupplungen vor. Die Norm fordert nur 1000 Zyklen. Diesen Test haben die IBEDA® Schnellkupplungen erfolgreich bestanden. Die Schlauchkupplungen wiesen somit im Testversuch eine über 5x längere Standzeit auf und eignen sich daher hervorragend für den harten Industrieeinsatz sowie Standardanwendungen in der Schweiss- und Gastechnik.
Besondere Ausstattungsmerkmale:
- Über 5x längere Standzeit gegenüber den der Norm geforderten 1000 Kupplungszyklen
- Push-System für einfaches Einkuppeln – ungewolltes Entkuppeln ist nahezu ausgeschlossen
- Der Gasfluss beim Auskuppeln wird durch die automatische Gassperre (SV) gestoppt
- Weltweit kompatibles Gas-Schlauchkupplungssystem nach EN 561 / ISO 7289 für Brenngase (Acetylen, Propan, Erdgas, Wasserstoff), Sauerstoff und Inertgase (CO2, Argon, Stickstoff)
- Geringerer Druckverlust aufgrund optimierter Gasführung
- Kompatibel mit IBEDA® Kupplungsstiften D1, D2, D4
Kupplungssystem:Push-SystemGasarten:Brenngas
Sauerstoff
Inertes GasGewindeanschlüsse:G 3/8″ LH
G 1/4″ RH
G 3/8″ RHSicherheitselemente:Kupplung mit selbsttätiger Gassperre (SV)Standards / Normen:DIN EN ISO 7289 / EN 561Kupplungszyklen:> 6000Betriebsdrücke:Acetylen bis 1,5 bar
Sauerstoff bis 20 bar
Inertgase bis 20 barUmgebungstemperatur:-20°C bis +70°CMaterial:Messing 2.0401 / Feder 1.4310Durchmesser:21 mmLänge:53 mmGewicht:85 g Biozid: 0

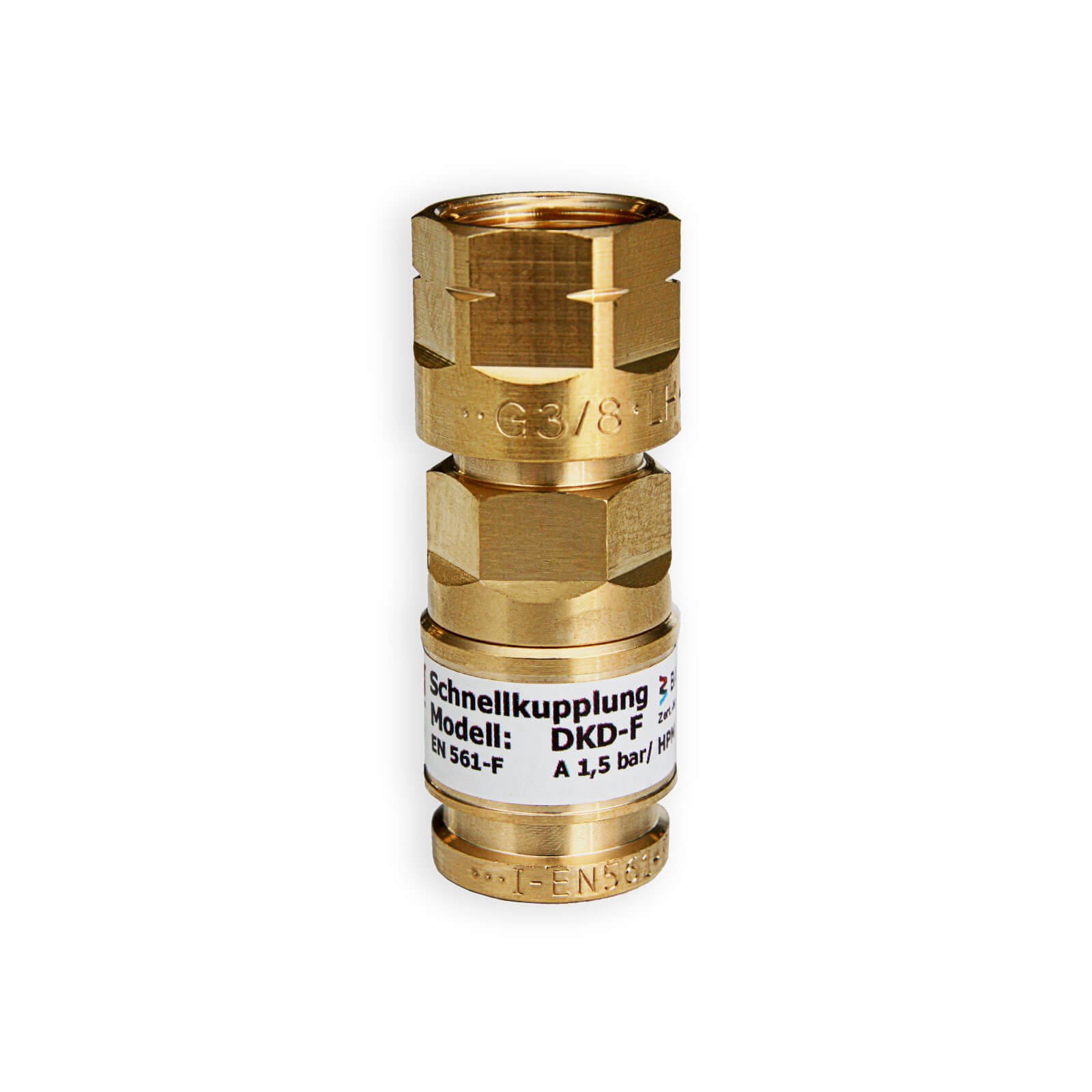

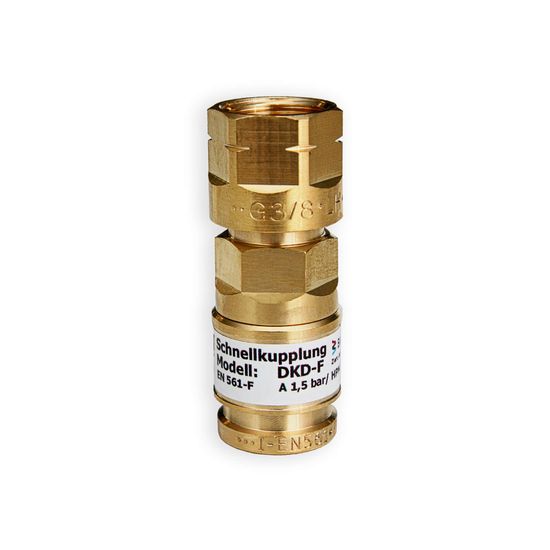

Push-Schlauchkupplung mit Überwurfmutter
Mit automatischer Gassperre und Hutmanschettenabdichtu
Hersteller: Ibeda
Herstellernummer: DKD
Artikelnummer: 10990
EAN: 4250887713944
Grundpreis: 21.99 € / Stück
