Beschriften, markieren und schneiden- mehr als nur ein Dreieck

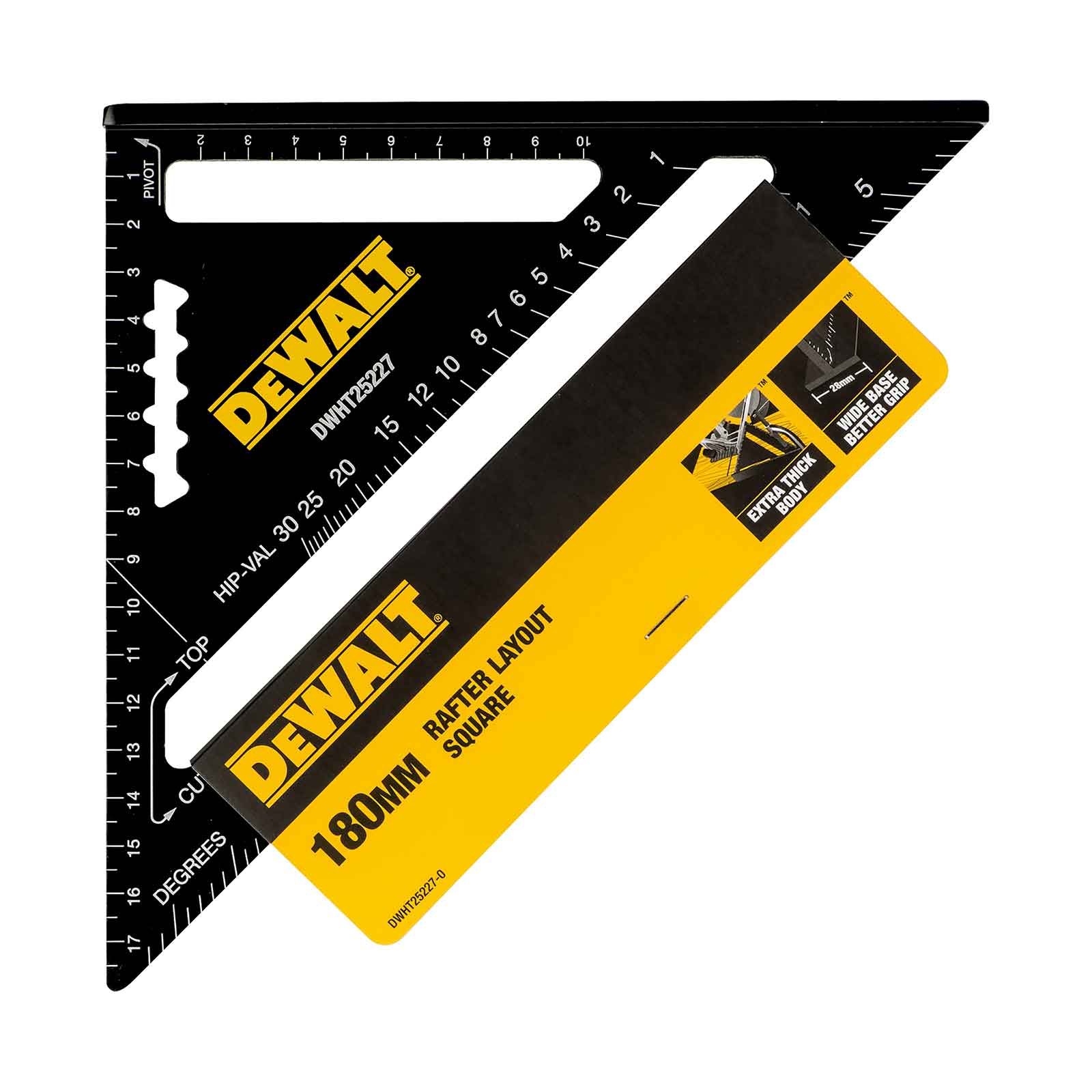

Der DeWALT Speed Square-Anschlagwinkel 180mm vereint die Funktionen eines Anschlagwinkels, Kombinationswinkels, Zimmermannswinkels und Sägeanschlags und hat die Form eines rechtwinkligen Dreiecks mit einem festen großen Grundrahmen und beidseitigem Anschlag.
Alle Funktionen auf einen Blick
- Kerbe für ganze und halbe Zentimeter: Eingefräst unter der cm-Skala ist eine mit Kerben ausgestattete Nut um auf einfache Weise halbe und ganze cm mit dem Bleistift anreißen zu können
- Nut mit Nullpunkt an der Kante: Im 90°-Winkel zu dieser Nut, parallel zum Anschlag, befindet sich eine weitere Nut mit cm-Skala, deren Nullpunkt an der Kante liegt
- Gradskala zur Winkelmessung: Die dem rechten Winkel gegenüberliegende Hypotenuse weist eine Gradskala zur Messung von Winkeln auf
- Skala für Schifterschnitte: Parallel zur Gradskala ist eine weitere Nut eingefräst mit zwei Skalen für Schifterschnitte, die obere für Gratsparren (Bezeichnung am Winkel: HIP-VAL) und die untere für die gewöhnlichen Sparren (Bezeichnung am Winkel: COMMON)
Sägeschnitt anzeichnen- so gelingt´s
- Um den Sägeschnitt anzeichnen zu können wird der Winkel mit der Anschlagkante an das Brett angelegt und am Drehpunkt (Bezeichnung am Winkel: PIVOT) angedrückt
- Das andere Ende wird von der Brettkante weggedreht, bis Kante und gewünschter Winkelgrad deckungsgleich sind
- Nun kann die Schnittkante angezeichnet werden
- Bitte beachten: immer den Komplementärwinkel schneiden
- Wenn man 30° an der Kante anlegt, zeichnet man 60° an!
Zusätzliche Eigenschaften:
- Hergestellt aus Aluminium-Druckguss für erhöhte Präzision und Langlebigkeit
- 90° Winkelskala mit 1-Grad-Teilung
- Schwarz eloxierter Rahmen
- Skalen in Kontrastfarbe für maximale Lesbarkeit
- Beidseitige Markierungen für maximale Einsatzmöglichkeiten
- Anrisslinienkerben zum schnellen und exakten Markieren für Längsschnitt
- Material: Aluminium-Druckguss
- Länge 190 mm
- Breite 140 mm
- Höhe 30 mm
- Gewicht: 230 g
- Aus Aluminium-Druckguss
- Beschriften, markieren und schneiden
- Erhöhte Präzisi
Hersteller: DeWALT
Herstellernummer: DWHT25227-0
Artikelnummer: 23272
EAN: 3253560252274
Grundpreis: 28.69 € / Stück
